Product details

LNX-7530-GL

Sensors and machine vision

Mech-Mind Robotics

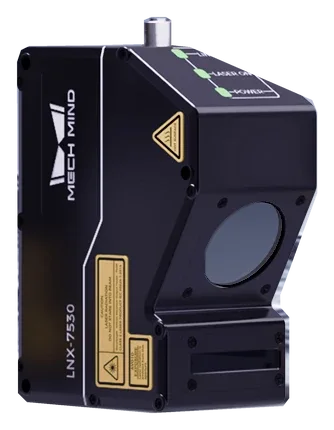

LNX-7530-GL

About this product

Industrial blue-laser 3D profiler sensor head for dimensional measurement and defect inspection. It captures line profiles for automated inline inspection; its exact working distance, field of view and scan rate are documented for this model.

Model
LNX-7530-GL
Category
Sensors and machine vision, Components
Product stage
Commercial

Specifications & evidence

Source-backed claims. Configuration, workload and evidence type matter when comparing products.

Cooling

Passive

Manufacturer specification

Configuration: LNX-7530-GL

LNX-7500 Series
Cooling Passive

Data points per profile

3200

Manufacturer specification

Configuration: LNX-7530-GL

LNX-7500 Series
Data points per profile 3200

Dimensions

133 × 61 × 102 mm

Manufacturer specification

Configuration: LNX-7530-GL

LNX-7500 Series
Dimensions 131 × 58 × 100 mm 133 × 61 × 102 mm 182 × 63 × 112 mm

Ip rating 4

IP67

Manufacturer specification

Configuration: LNX-7530-GL

LNX-7500 Series
IP rating (4) IP67

Laser class

Class 2

Manufacturer specification

Configuration: LNX-7530-GL

LNX-7500 Series
Laser class Class 2 Class 2M

Lens inclination 2

30°

Manufacturer specification

Configuration: LNX-7530-GL

LNX-7500 Series
Lens inclination (2) 42° 30° 22°

Light source

Blue laser (405 nm)

Manufacturer specification

Configuration: LNX-7530-GL

LNX-7500 Series
Light source Blue laser (405 nm)

Measurement range x axis far

35 mm

Manufacturer specification

Configuration: LNX-7530-GL

LNX-7500 Series
Far 13 mm 35 mm 89 mm

Measurement range x axis near

31 mm

Manufacturer specification

Configuration: LNX-7530-GL

LNX-7500 Series
X-axis Near 12 mm 31 mm 72 mm

Measurement range x axis rd

33 mm

Manufacturer specification

Configuration: LNX-7530-GL

LNX-7500 Series
RD 13 mm 33 mm 82 mm

Measurement range z axis

25 mm

Manufacturer specification

Configuration: LNX-7530-GL

LNX-7500 Series
Measurement range Z-axis 6 mm 25 mm 76 mm

Operating temperature 3

0–45 °C

Manufacturer specification

Configuration: LNX-7530-GL

LNX-7500 Series
Operating temperature (3) 0–45 °C

Reference distance rd

78 mm

Manufacturer specification

Configuration: LNX-7530-GL

LNX-7500 Series
Reference distance (RD) 35 mm 78 mm 250 mm

Scan rate 1

2-10 kHz

Manufacturer specification

Configuration: LNX-7530-GL

LNX-7500 Series
Scan rate (1) 4.4–13.8 kHz 2-10 kHz

Weight

1 kg

Manufacturer specification

Configuration: LNX-7530-GL

LNX-7500 Series
Weight 1.0 kg 1.0 kg 1.2 kg

X axis resolution

11 μm

Manufacturer specification

Configuration: LNX-7530-GL

LNX-7500 Series
X-axis resolution 4 μm 11 μm 28 μm

Z axis linearity

± 0.02% of F.S.

Manufacturer specification

Configuration: LNX-7530-GL

LNX-7500 Series
Z-axis linearity ± 0.02% of F.S.

Z axis repeatability

0.2 μm

Manufacturer specification

Configuration: LNX-7530-GL

LNX-7500 Series
Z-axis repeatability 0.15 μm 0.2 μm 0.5 μm
