Product details

AKE40-6 KV90

Motion control and actuation

Nanchang Kude Intelligent Technology Co., Ltd.

AKE40-6 KV90

About this product

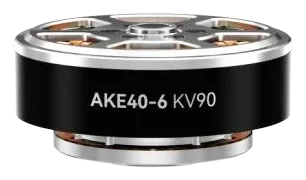

AKE40-6 KV90 is a quasi-direct-drive actuator in the CubeMars AKE portfolio.

Model
AKE40-6 KV90
Category
Motion control and actuation, Actuators & Joint Modules, Components

Product family: CubeMars AKE

Specifications & evidence

Source-backed claims. Configuration, workload and evidence type matter when comparing products.

Backdrivable torque n m

0.05

Manufacturer specification

Manufacturer core-data table for AKE40-6 KV90; slash-separated values preserve the listed voltage/configuration order.

AKE40-6 KV90 Quasi Direct Drive Actuator - 9arcmin, 39.3Nm/kg
Rated Power V 24 Backdrivable Torque N·m 0.05

Back emf constant v krpm

11.1

Manufacturer specification

Manufacturer core-data table for AKE40-6 KV90; slash-separated values preserve the listed voltage/configuration order.

AKE40-6 KV90 Quasi Direct Drive Actuator - 9arcmin, 39.3Nm/kg
Peak Current A 8 Back-EMF Constant V/kRPM 11.1

Backlash arcmin

9

Manufacturer specification

Manufacturer core-data table for AKE40-6 KV90; slash-separated values preserve the listed voltage/configuration order.

AKE40-6 KV90 Quasi Direct Drive Actuator - 9arcmin, 39.3Nm/kg
Rated Torque N·m 1.8 Backlash arcmin 9

Basic dynamic load rating cn

1,040

Manufacturer specification

Manufacturer core-data table for AKE40-6 KV90; slash-separated values preserve the listed voltage/configuration order.

AKE40-6 KV90 Quasi Direct Drive Actuator - 9arcmin, 39.3Nm/kg
Basic Dynamic Load Rating CN 1040 Phase Inductance uH 950

Basic static load rating c n

730

Manufacturer specification

Manufacturer core-data table for AKE40-6 KV90; slash-separated values preserve the listed voltage/configuration order.

AKE40-6 KV90 Quasi Direct Drive Actuator - 9arcmin, 39.3Nm/kg
Basic Static Load Rating C₀N 730

Electrical specifications

Electrical Specifications

Manufacturer specification

Manufacturer core-data table for AKE40-6 KV90; slash-separated values preserve the listed voltage/configuration order.

AKE40-6 KV90 Quasi Direct Drive Actuator - 9arcmin, 39.3Nm/kg
Electrical Specifications

Max continuous power w

50

Manufacturer specification

Manufacturer core-data table for AKE40-6 KV90; slash-separated values preserve the listed voltage/configuration order.

AKE40-6 KV90 Quasi Direct Drive Actuator - 9arcmin, 39.3Nm/kg
Max Continuous Power W 50 Noise Level dB (65 cm Distance from Motor) 65

Max torque density n m kg

39.3

Manufacturer specification

Manufacturer core-data table for AKE40-6 KV90; slash-separated values preserve the listed voltage/configuration order.

AKE40-6 KV90 Quasi Direct Drive Actuator - 9arcmin, 39.3Nm/kg
Max Torque Density N·m/kg 39.3 Phase Resistance mΩ 1660

Motor constant n m w

0.082

Manufacturer specification

Manufacturer core-data table for AKE40-6 KV90; slash-separated values preserve the listed voltage/configuration order.

AKE40-6 KV90 Quasi Direct Drive Actuator - 9arcmin, 39.3Nm/kg
Rated Speed RPM 260 Motor Constant N·m/√W 0.082

Noise level db

65 65 cm Distance from Motor

Manufacturer specification

Manufacturer core-data table for AKE40-6 KV90; slash-separated values preserve the listed voltage/configuration order.

AKE40-6 KV90 Quasi Direct Drive Actuator - 9arcmin, 39.3Nm/kg
Max Continuous Power W 50 Noise Level dB (65 cm Distance from Motor) 65

No load speed rpm

330

Manufacturer specification

Manufacturer core-data table for AKE40-6 KV90; slash-separated values preserve the listed voltage/configuration order.

AKE40-6 KV90 Quasi Direct Drive Actuator - 9arcmin, 39.3Nm/kg
No-Load Speed RPM 330 Speed Constant RPM/V 90

Peak current a

8

Manufacturer specification

Manufacturer core-data table for AKE40-6 KV90; slash-separated values preserve the listed voltage/configuration order.

AKE40-6 KV90 Quasi Direct Drive Actuator - 9arcmin, 39.3Nm/kg
Peak Current A 8 Back-EMF Constant V/kRPM 11.1

Peak torque n m

5.5

Manufacturer specification

Manufacturer core-data table for AKE40-6 KV90; slash-separated values preserve the listed voltage/configuration order.

AKE40-6 KV90 Quasi Direct Drive Actuator - 9arcmin, 39.3Nm/kg
Peak Torque N·m 5.5 Rotor Inertia g·cm² 188.78

Phase inductance uh

950

Manufacturer specification

Manufacturer core-data table for AKE40-6 KV90; slash-separated values preserve the listed voltage/configuration order.

AKE40-6 KV90 Quasi Direct Drive Actuator - 9arcmin, 39.3Nm/kg
Basic Dynamic Load Rating CN 1040 Phase Inductance uH 950

Phase resistance m

1,660

Manufacturer specification

Manufacturer core-data table for AKE40-6 KV90; slash-separated values preserve the listed voltage/configuration order.

AKE40-6 KV90 Quasi Direct Drive Actuator - 9arcmin, 39.3Nm/kg
Max Torque Density N·m/kg 39.3 Phase Resistance mΩ 1660

Rated current a

2.5

Manufacturer specification

Manufacturer core-data table for AKE40-6 KV90; slash-separated values preserve the listed voltage/configuration order.

AKE40-6 KV90 Quasi Direct Drive Actuator - 9arcmin, 39.3Nm/kg
Rated Current A 2.5 Torque Constant N·m/A 0.12

Rated power v

24

Manufacturer specification

Manufacturer core-data table for AKE40-6 KV90; slash-separated values preserve the listed voltage/configuration order.

AKE40-6 KV90 Quasi Direct Drive Actuator - 9arcmin, 39.3Nm/kg
Rated Power V 24 Backdrivable Torque N·m 0.05

Rated speed rpm

260

Manufacturer specification

Manufacturer core-data table for AKE40-6 KV90; slash-separated values preserve the listed voltage/configuration order.

AKE40-6 KV90 Quasi Direct Drive Actuator - 9arcmin, 39.3Nm/kg
Rated Speed RPM 260 Motor Constant N·m/√W 0.082

Rated torque n m

1.8

Manufacturer specification

Manufacturer core-data table for AKE40-6 KV90; slash-separated values preserve the listed voltage/configuration order.

AKE40-6 KV90 Quasi Direct Drive Actuator - 9arcmin, 39.3Nm/kg
Rated Torque N·m 1.8 Backlash arcmin 9

Rotor inertia g cm

188.78

Manufacturer specification

Manufacturer core-data table for AKE40-6 KV90; slash-separated values preserve the listed voltage/configuration order.

AKE40-6 KV90 Quasi Direct Drive Actuator - 9arcmin, 39.3Nm/kg
Peak Torque N·m 5.5 Rotor Inertia g·cm² 188.78

Speed constant rpm v

90

Manufacturer specification

Manufacturer core-data table for AKE40-6 KV90; slash-separated values preserve the listed voltage/configuration order.

AKE40-6 KV90 Quasi Direct Drive Actuator - 9arcmin, 39.3Nm/kg
No-Load Speed RPM 330 Speed Constant RPM/V 90

Torque constant n m a

0.12

Manufacturer specification

Manufacturer core-data table for AKE40-6 KV90; slash-separated values preserve the listed voltage/configuration order.

AKE40-6 KV90 Quasi Direct Drive Actuator - 9arcmin, 39.3Nm/kg
Rated Current A 2.5 Torque Constant N·m/A 0.12
