Product details

ZWBMD016016

Components

ZHAOWEI

ZWBMD016016

About this product

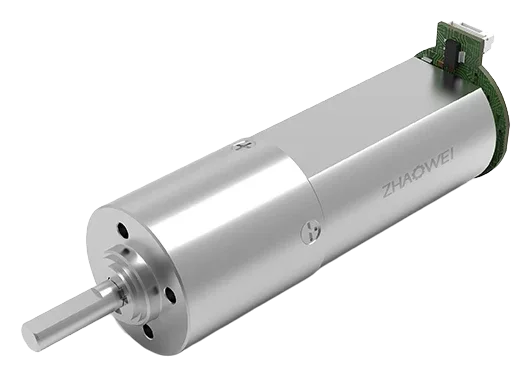

MD-version miniature planetary gearbox with a 16 mm diameter. The official page lists reduction-stage and bearing configurations for compact drive assemblies.

Model
ZWBMD016016
Category
Components, Motion control and actuation

Specifications & evidence

Source-backed claims. Configuration, workload and evidence type matter when comparing products.

Assembly gearbox instantaneous permissible torque

10,000 gf·cm

Manufacturer specification

Configuration: ZWBMD016016-4; ZWBMD016016-6; ZWBMD016016-16; ZWBMD016016-24; ZWBMD016016-36; ZWBMD016016-64; ZWBMD016016-96; ZWBMD016016-144; ZWBMD016016-216; ZWBMD016016-256; ZWBMD016016-384; ZWBMD016016-576; ZWBMD016016-864; ZWBMD016016-1296; Typical motor-plus-gearbox application parameters, not a bare gearbox rating.

行星齿轮减速器-行星齿轮减速电机-16MM金属减速齿轮箱-深圳市兆威机电股份有限公司
型号 典型应用参数 齿轮箱额定容许力矩 齿轮箱瞬间容许力矩 减速比 减速箱长 L1 额定值 空载数据 负载数据 总长 L 电压 转速 电流 转速 电流 转矩 VDC rpm mA(MAX) rpm mA(MAX) gf.cm mN.m mm gf.cm gf.cm mm ZWBMD016016-4 5 1470.588235 85 1150 130 16 1.56912 38.4 5000 10000 4 11.5 ZWBMD016016-6 5 980.3921569 85 766.6666667 130 24 2.35368 5000 10000 6 ZWBMD016016-16 5 367.6470588 90 287.5 130 51.2 5.021184 41.7 5000 10000 16 14.8 ZWBMD016016-24 5 245.0980392 90 191.6666667 130 76.8 7.531776 5000 10000 24 ZWBMD016016-36 5 163.3986928 90 127.7777778 130 115.2 11.297664 5000 10000 36 ZWBMD016016-64 5 91.91176471 95 71.875 140 135 13.23945 45 5000 10000 64 18.1 ZWBMD016016-96 5 56.81818182 95 47.91666667 140 202.5 19.859175 5000 10000 96 ZWBMD016016-144 5 40.8496732 95 31.94444444 140 303.75 29.7887625 5000 10000 144 ZWBMD016016-216 5 27.23311547 95 21.2962963 140 455.625 44.68314375 5000 10000 216 ZWBMD016016-256 5 22.32142857 100 17.96875 150 524.288 51.41692416 48.3 5000 10000 256 21.4 ZWBMD016016-384 5 14.88095238 100 11.97916667 150 607.5 59.577525 5000 10000 384 ZWBMD016016-576 5 9.426847662 100 7.986111111 150 911.25 89.3662875 5000 10000 576 ZWBMD016016-864 5 6.613756614 110 5.324074074 150 1366.875 134.0494313 5000 10000 864 ZWBMD016016-1296 5 4.409171076 110 3.549382716 150 2050.3125 201.0741469 5000 10000 1296

Assembly gearbox length

ZWBMD016016-4: 11.5; ZWBMD016016-6: 11.5; ZWBMD016016-16: 14.8; ZWBMD016016-24: 14.8; ZWBMD016016-36: 14.8; ZWBMD016016-64: 18.1; ZWBMD016016-96: 18.1; ZWBMD016016-144: 18.1; ZWBMD016016-216: 18.1; ZWBMD016016-256: 21.4; ZWBMD016016-384: 21.4; ZWBMD016016-576: 21.4; ZWBMD016016-864: 21.4; ZWBMD016016-1296: 21.4 mm

Manufacturer specification

Configuration: Values apply to the exact configurations named in the value.; Typical motor-plus-gearbox application parameters, not a bare gearbox rating.

行星齿轮减速器-行星齿轮减速电机-16MM金属减速齿轮箱-深圳市兆威机电股份有限公司
型号 典型应用参数 齿轮箱额定容许力矩 齿轮箱瞬间容许力矩 减速比 减速箱长 L1 额定值 空载数据 负载数据 总长 L 电压 转速 电流 转速 电流 转矩 VDC rpm mA(MAX) rpm mA(MAX) gf.cm mN.m mm gf.cm gf.cm mm ZWBMD016016-4 5 1470.588235 85 1150 130 16 1.56912 38.4 5000 10000 4 11.5 ZWBMD016016-6 5 980.3921569 85 766.6666667 130 24 2.35368 5000 10000 6 ZWBMD016016-16 5 367.6470588 90 287.5 130 51.2 5.021184 41.7 5000 10000 16 14.8 ZWBMD016016-24 5 245.0980392 90 191.6666667 130 76.8 7.531776 5000 10000 24 ZWBMD016016-36 5 163.3986928 90 127.7777778 130 115.2 11.297664 5000 10000 36 ZWBMD016016-64 5 91.91176471 95 71.875 140 135 13.23945 45 5000 10000 64 18.1 ZWBMD016016-96 5 56.81818182 95 47.91666667 140 202.5 19.859175 5000 10000 96 ZWBMD016016-144 5 40.8496732 95 31.94444444 140 303.75 29.7887625 5000 10000 144 ZWBMD016016-216 5 27.23311547 95 21.2962963 140 455.625 44.68314375 5000 10000 216 ZWBMD016016-256 5 22.32142857 100 17.96875 150 524.288 51.41692416 48.3 5000 10000 256 21.4 ZWBMD016016-384 5 14.88095238 100 11.97916667 150 607.5 59.577525 5000 10000 384 ZWBMD016016-576 5 9.426847662 100 7.986111111 150 911.25 89.3662875 5000 10000 576 ZWBMD016016-864 5 6.613756614 110 5.324074074 150 1366.875 134.0494313 5000 10000 864 ZWBMD016016-1296 5 4.409171076 110 3.549382716 150 2050.3125 201.0741469 5000 10000 1296

Assembly gearbox rated permissible torque

5,000 gf·cm

Manufacturer specification

Configuration: ZWBMD016016-4; ZWBMD016016-6; ZWBMD016016-16; ZWBMD016016-24; ZWBMD016016-36; ZWBMD016016-64; ZWBMD016016-96; ZWBMD016016-144; ZWBMD016016-216; ZWBMD016016-256; ZWBMD016016-384; ZWBMD016016-576; ZWBMD016016-864; ZWBMD016016-1296; Typical motor-plus-gearbox application parameters, not a bare gearbox rating.

行星齿轮减速器-行星齿轮减速电机-16MM金属减速齿轮箱-深圳市兆威机电股份有限公司
型号 典型应用参数 齿轮箱额定容许力矩 齿轮箱瞬间容许力矩 减速比 减速箱长 L1 额定值 空载数据 负载数据 总长 L 电压 转速 电流 转速 电流 转矩 VDC rpm mA(MAX) rpm mA(MAX) gf.cm mN.m mm gf.cm gf.cm mm ZWBMD016016-4 5 1470.588235 85 1150 130 16 1.56912 38.4 5000 10000 4 11.5 ZWBMD016016-6 5 980.3921569 85 766.6666667 130 24 2.35368 5000 10000 6 ZWBMD016016-16 5 367.6470588 90 287.5 130 51.2 5.021184 41.7 5000 10000 16 14.8 ZWBMD016016-24 5 245.0980392 90 191.6666667 130 76.8 7.531776 5000 10000 24 ZWBMD016016-36 5 163.3986928 90 127.7777778 130 115.2 11.297664 5000 10000 36 ZWBMD016016-64 5 91.91176471 95 71.875 140 135 13.23945 45 5000 10000 64 18.1 ZWBMD016016-96 5 56.81818182 95 47.91666667 140 202.5 19.859175 5000 10000 96 ZWBMD016016-144 5 40.8496732 95 31.94444444 140 303.75 29.7887625 5000 10000 144 ZWBMD016016-216 5 27.23311547 95 21.2962963 140 455.625 44.68314375 5000 10000 216 ZWBMD016016-256 5 22.32142857 100 17.96875 150 524.288 51.41692416 48.3 5000 10000 256 21.4 ZWBMD016016-384 5 14.88095238 100 11.97916667 150 607.5 59.577525 5000 10000 384 ZWBMD016016-576 5 9.426847662 100 7.986111111 150 911.25 89.3662875 5000 10000 576 ZWBMD016016-864 5 6.613756614 110 5.324074074 150 1366.875 134.0494313 5000 10000 864 ZWBMD016016-1296 5 4.409171076 110 3.549382716 150 2050.3125 201.0741469 5000 10000 1296

Assembly load speed

ZWBMD016016-4: 1150; ZWBMD016016-6: 766.6666667; ZWBMD016016-16: 287.5; ZWBMD016016-24: 191.6666667; ZWBMD016016-36: 127.7777778; ZWBMD016016-64: 71.875; ZWBMD016016-96: 47.91666667; ZWBMD016016-144: 31.94444444; ZWBMD016016-216: 21.2962963; ZWBMD016016-256: 17.96875; ZWBMD016016-384: 11.97916667; ZWBMD016016-576: 7.986111111; ZWBMD016016-864: 5.324074074; ZWBMD016016-1296: 3.549382716 rpm

Manufacturer specification

Configuration: Values apply to the exact configurations named in the value.; Typical motor-plus-gearbox application parameters, not a bare gearbox rating.

行星齿轮减速器-行星齿轮减速电机-16MM金属减速齿轮箱-深圳市兆威机电股份有限公司
型号 典型应用参数 齿轮箱额定容许力矩 齿轮箱瞬间容许力矩 减速比 减速箱长 L1 额定值 空载数据 负载数据 总长 L 电压 转速 电流 转速 电流 转矩 VDC rpm mA(MAX) rpm mA(MAX) gf.cm mN.m mm gf.cm gf.cm mm ZWBMD016016-4 5 1470.588235 85 1150 130 16 1.56912 38.4 5000 10000 4 11.5 ZWBMD016016-6 5 980.3921569 85 766.6666667 130 24 2.35368 5000 10000 6 ZWBMD016016-16 5 367.6470588 90 287.5 130 51.2 5.021184 41.7 5000 10000 16 14.8 ZWBMD016016-24 5 245.0980392 90 191.6666667 130 76.8 7.531776 5000 10000 24 ZWBMD016016-36 5 163.3986928 90 127.7777778 130 115.2 11.297664 5000 10000 36 ZWBMD016016-64 5 91.91176471 95 71.875 140 135 13.23945 45 5000 10000 64 18.1 ZWBMD016016-96 5 56.81818182 95 47.91666667 140 202.5 19.859175 5000 10000 96 ZWBMD016016-144 5 40.8496732 95 31.94444444 140 303.75 29.7887625 5000 10000 144 ZWBMD016016-216 5 27.23311547 95 21.2962963 140 455.625 44.68314375 5000 10000 216 ZWBMD016016-256 5 22.32142857 100 17.96875 150 524.288 51.41692416 48.3 5000 10000 256 21.4 ZWBMD016016-384 5 14.88095238 100 11.97916667 150 607.5 59.577525 5000 10000 384 ZWBMD016016-576 5 9.426847662 100 7.986111111 150 911.25 89.3662875 5000 10000 576 ZWBMD016016-864 5 6.613756614 110 5.324074074 150 1366.875 134.0494313 5000 10000 864 ZWBMD016016-1296 5 4.409171076 110 3.549382716 150 2050.3125 201.0741469 5000 10000 1296

Assembly load torque

ZWBMD016016-4: 16; ZWBMD016016-6: 24; ZWBMD016016-16: 51.2; ZWBMD016016-24: 76.8; ZWBMD016016-36: 115.2; ZWBMD016016-64: 135; ZWBMD016016-96: 202.5; ZWBMD016016-144: 303.75; ZWBMD016016-216: 455.625; ZWBMD016016-256: 524.288; ZWBMD016016-384: 607.5; ZWBMD016016-576: 911.25; ZWBMD016016-864: 1366.875; ZWBMD016016-1296: 2050.3125 gf·cm

Manufacturer specification

Configuration: Values apply to the exact configurations named in the value.; Typical motor-plus-gearbox application parameters, not a bare gearbox rating.

行星齿轮减速器-行星齿轮减速电机-16MM金属减速齿轮箱-深圳市兆威机电股份有限公司
型号 典型应用参数 齿轮箱额定容许力矩 齿轮箱瞬间容许力矩 减速比 减速箱长 L1 额定值 空载数据 负载数据 总长 L 电压 转速 电流 转速 电流 转矩 VDC rpm mA(MAX) rpm mA(MAX) gf.cm mN.m mm gf.cm gf.cm mm ZWBMD016016-4 5 1470.588235 85 1150 130 16 1.56912 38.4 5000 10000 4 11.5 ZWBMD016016-6 5 980.3921569 85 766.6666667 130 24 2.35368 5000 10000 6 ZWBMD016016-16 5 367.6470588 90 287.5 130 51.2 5.021184 41.7 5000 10000 16 14.8 ZWBMD016016-24 5 245.0980392 90 191.6666667 130 76.8 7.531776 5000 10000 24 ZWBMD016016-36 5 163.3986928 90 127.7777778 130 115.2 11.297664 5000 10000 36 ZWBMD016016-64 5 91.91176471 95 71.875 140 135 13.23945 45 5000 10000 64 18.1 ZWBMD016016-96 5 56.81818182 95 47.91666667 140 202.5 19.859175 5000 10000 96 ZWBMD016016-144 5 40.8496732 95 31.94444444 140 303.75 29.7887625 5000 10000 144 ZWBMD016016-216 5 27.23311547 95 21.2962963 140 455.625 44.68314375 5000 10000 216 ZWBMD016016-256 5 22.32142857 100 17.96875 150 524.288 51.41692416 48.3 5000 10000 256 21.4 ZWBMD016016-384 5 14.88095238 100 11.97916667 150 607.5 59.577525 5000 10000 384 ZWBMD016016-576 5 9.426847662 100 7.986111111 150 911.25 89.3662875 5000 10000 576 ZWBMD016016-864 5 6.613756614 110 5.324074074 150 1366.875 134.0494313 5000 10000 864 ZWBMD016016-1296 5 4.409171076 110 3.549382716 150 2050.3125 201.0741469 5000 10000 1296

Assembly load torque source mn m

ZWBMD016016-4: 1.56912; ZWBMD016016-6: 2.35368; ZWBMD016016-16: 5.021184; ZWBMD016016-24: 7.531776; ZWBMD016016-36: 11.297664; ZWBMD016016-64: 13.23945; ZWBMD016016-96: 19.859175; ZWBMD016016-144: 29.7887625; ZWBMD016016-216: 44.68314375; ZWBMD016016-256: 51.41692416; ZWBMD016016-384: 59.577525; ZWBMD016016-576: 89.3662875; ZWBMD016016-864: 134.0494313; ZWBMD016016-1296: 201.0741469 mN·m

Manufacturer specification

Configuration: Values apply to the exact configurations named in the value.; Typical motor-plus-gearbox application parameters, not a bare gearbox rating.

行星齿轮减速器-行星齿轮减速电机-16MM金属减速齿轮箱-深圳市兆威机电股份有限公司
型号 典型应用参数 齿轮箱额定容许力矩 齿轮箱瞬间容许力矩 减速比 减速箱长 L1 额定值 空载数据 负载数据 总长 L 电压 转速 电流 转速 电流 转矩 VDC rpm mA(MAX) rpm mA(MAX) gf.cm mN.m mm gf.cm gf.cm mm ZWBMD016016-4 5 1470.588235 85 1150 130 16 1.56912 38.4 5000 10000 4 11.5 ZWBMD016016-6 5 980.3921569 85 766.6666667 130 24 2.35368 5000 10000 6 ZWBMD016016-16 5 367.6470588 90 287.5 130 51.2 5.021184 41.7 5000 10000 16 14.8 ZWBMD016016-24 5 245.0980392 90 191.6666667 130 76.8 7.531776 5000 10000 24 ZWBMD016016-36 5 163.3986928 90 127.7777778 130 115.2 11.297664 5000 10000 36 ZWBMD016016-64 5 91.91176471 95 71.875 140 135 13.23945 45 5000 10000 64 18.1 ZWBMD016016-96 5 56.81818182 95 47.91666667 140 202.5 19.859175 5000 10000 96 ZWBMD016016-144 5 40.8496732 95 31.94444444 140 303.75 29.7887625 5000 10000 144 ZWBMD016016-216 5 27.23311547 95 21.2962963 140 455.625 44.68314375 5000 10000 216 ZWBMD016016-256 5 22.32142857 100 17.96875 150 524.288 51.41692416 48.3 5000 10000 256 21.4 ZWBMD016016-384 5 14.88095238 100 11.97916667 150 607.5 59.577525 5000 10000 384 ZWBMD016016-576 5 9.426847662 100 7.986111111 150 911.25 89.3662875 5000 10000 576 ZWBMD016016-864 5 6.613756614 110 5.324074074 150 1366.875 134.0494313 5000 10000 864 ZWBMD016016-1296 5 4.409171076 110 3.549382716 150 2050.3125 201.0741469 5000 10000 1296

Assembly maximum load current

ZWBMD016016-4: 130; ZWBMD016016-6: 130; ZWBMD016016-16: 130; ZWBMD016016-24: 130; ZWBMD016016-36: 130; ZWBMD016016-64: 140; ZWBMD016016-96: 140; ZWBMD016016-144: 140; ZWBMD016016-216: 140; ZWBMD016016-256: 150; ZWBMD016016-384: 150; ZWBMD016016-576: 150; ZWBMD016016-864: 150; ZWBMD016016-1296: 150 mA

Manufacturer specification

Configuration: Values apply to the exact configurations named in the value.; Typical motor-plus-gearbox application parameters, not a bare gearbox rating.

行星齿轮减速器-行星齿轮减速电机-16MM金属减速齿轮箱-深圳市兆威机电股份有限公司
型号 典型应用参数 齿轮箱额定容许力矩 齿轮箱瞬间容许力矩 减速比 减速箱长 L1 额定值 空载数据 负载数据 总长 L 电压 转速 电流 转速 电流 转矩 VDC rpm mA(MAX) rpm mA(MAX) gf.cm mN.m mm gf.cm gf.cm mm ZWBMD016016-4 5 1470.588235 85 1150 130 16 1.56912 38.4 5000 10000 4 11.5 ZWBMD016016-6 5 980.3921569 85 766.6666667 130 24 2.35368 5000 10000 6 ZWBMD016016-16 5 367.6470588 90 287.5 130 51.2 5.021184 41.7 5000 10000 16 14.8 ZWBMD016016-24 5 245.0980392 90 191.6666667 130 76.8 7.531776 5000 10000 24 ZWBMD016016-36 5 163.3986928 90 127.7777778 130 115.2 11.297664 5000 10000 36 ZWBMD016016-64 5 91.91176471 95 71.875 140 135 13.23945 45 5000 10000 64 18.1 ZWBMD016016-96 5 56.81818182 95 47.91666667 140 202.5 19.859175 5000 10000 96 ZWBMD016016-144 5 40.8496732 95 31.94444444 140 303.75 29.7887625 5000 10000 144 ZWBMD016016-216 5 27.23311547 95 21.2962963 140 455.625 44.68314375 5000 10000 216 ZWBMD016016-256 5 22.32142857 100 17.96875 150 524.288 51.41692416 48.3 5000 10000 256 21.4 ZWBMD016016-384 5 14.88095238 100 11.97916667 150 607.5 59.577525 5000 10000 384 ZWBMD016016-576 5 9.426847662 100 7.986111111 150 911.25 89.3662875 5000 10000 576 ZWBMD016016-864 5 6.613756614 110 5.324074074 150 1366.875 134.0494313 5000 10000 864 ZWBMD016016-1296 5 4.409171076 110 3.549382716 150 2050.3125 201.0741469 5000 10000 1296

Assembly maximum no load current

ZWBMD016016-4: 85; ZWBMD016016-6: 85; ZWBMD016016-16: 90; ZWBMD016016-24: 90; ZWBMD016016-36: 90; ZWBMD016016-64: 95; ZWBMD016016-96: 95; ZWBMD016016-144: 95; ZWBMD016016-216: 95; ZWBMD016016-256: 100; ZWBMD016016-384: 100; ZWBMD016016-576: 100; ZWBMD016016-864: 110; ZWBMD016016-1296: 110 mA

Manufacturer specification

Configuration: Values apply to the exact configurations named in the value.; Typical motor-plus-gearbox application parameters, not a bare gearbox rating.

行星齿轮减速器-行星齿轮减速电机-16MM金属减速齿轮箱-深圳市兆威机电股份有限公司
型号 典型应用参数 齿轮箱额定容许力矩 齿轮箱瞬间容许力矩 减速比 减速箱长 L1 额定值 空载数据 负载数据 总长 L 电压 转速 电流 转速 电流 转矩 VDC rpm mA(MAX) rpm mA(MAX) gf.cm mN.m mm gf.cm gf.cm mm ZWBMD016016-4 5 1470.588235 85 1150 130 16 1.56912 38.4 5000 10000 4 11.5 ZWBMD016016-6 5 980.3921569 85 766.6666667 130 24 2.35368 5000 10000 6 ZWBMD016016-16 5 367.6470588 90 287.5 130 51.2 5.021184 41.7 5000 10000 16 14.8 ZWBMD016016-24 5 245.0980392 90 191.6666667 130 76.8 7.531776 5000 10000 24 ZWBMD016016-36 5 163.3986928 90 127.7777778 130 115.2 11.297664 5000 10000 36 ZWBMD016016-64 5 91.91176471 95 71.875 140 135 13.23945 45 5000 10000 64 18.1 ZWBMD016016-96 5 56.81818182 95 47.91666667 140 202.5 19.859175 5000 10000 96 ZWBMD016016-144 5 40.8496732 95 31.94444444 140 303.75 29.7887625 5000 10000 144 ZWBMD016016-216 5 27.23311547 95 21.2962963 140 455.625 44.68314375 5000 10000 216 ZWBMD016016-256 5 22.32142857 100 17.96875 150 524.288 51.41692416 48.3 5000 10000 256 21.4 ZWBMD016016-384 5 14.88095238 100 11.97916667 150 607.5 59.577525 5000 10000 384 ZWBMD016016-576 5 9.426847662 100 7.986111111 150 911.25 89.3662875 5000 10000 576 ZWBMD016016-864 5 6.613756614 110 5.324074074 150 1366.875 134.0494313 5000 10000 864 ZWBMD016016-1296 5 4.409171076 110 3.549382716 150 2050.3125 201.0741469 5000 10000 1296

Assembly no load speed

ZWBMD016016-4: 1470.588235; ZWBMD016016-6: 980.3921569; ZWBMD016016-16: 367.6470588; ZWBMD016016-24: 245.0980392; ZWBMD016016-36: 163.3986928; ZWBMD016016-64: 91.91176471; ZWBMD016016-96: 56.81818182; ZWBMD016016-144: 40.8496732; ZWBMD016016-216: 27.23311547; ZWBMD016016-256: 22.32142857; ZWBMD016016-384: 14.88095238; ZWBMD016016-576: 9.426847662; ZWBMD016016-864: 6.613756614; ZWBMD016016-1296: 4.409171076 rpm

Manufacturer specification

Configuration: Values apply to the exact configurations named in the value.; Typical motor-plus-gearbox application parameters, not a bare gearbox rating.

行星齿轮减速器-行星齿轮减速电机-16MM金属减速齿轮箱-深圳市兆威机电股份有限公司
型号 典型应用参数 齿轮箱额定容许力矩 齿轮箱瞬间容许力矩 减速比 减速箱长 L1 额定值 空载数据 负载数据 总长 L 电压 转速 电流 转速 电流 转矩 VDC rpm mA(MAX) rpm mA(MAX) gf.cm mN.m mm gf.cm gf.cm mm ZWBMD016016-4 5 1470.588235 85 1150 130 16 1.56912 38.4 5000 10000 4 11.5 ZWBMD016016-6 5 980.3921569 85 766.6666667 130 24 2.35368 5000 10000 6 ZWBMD016016-16 5 367.6470588 90 287.5 130 51.2 5.021184 41.7 5000 10000 16 14.8 ZWBMD016016-24 5 245.0980392 90 191.6666667 130 76.8 7.531776 5000 10000 24 ZWBMD016016-36 5 163.3986928 90 127.7777778 130 115.2 11.297664 5000 10000 36 ZWBMD016016-64 5 91.91176471 95 71.875 140 135 13.23945 45 5000 10000 64 18.1 ZWBMD016016-96 5 56.81818182 95 47.91666667 140 202.5 19.859175 5000 10000 96 ZWBMD016016-144 5 40.8496732 95 31.94444444 140 303.75 29.7887625 5000 10000 144 ZWBMD016016-216 5 27.23311547 95 21.2962963 140 455.625 44.68314375 5000 10000 216 ZWBMD016016-256 5 22.32142857 100 17.96875 150 524.288 51.41692416 48.3 5000 10000 256 21.4 ZWBMD016016-384 5 14.88095238 100 11.97916667 150 607.5 59.577525 5000 10000 384 ZWBMD016016-576 5 9.426847662 100 7.986111111 150 911.25 89.3662875 5000 10000 576 ZWBMD016016-864 5 6.613756614 110 5.324074074 150 1366.875 134.0494313 5000 10000 864 ZWBMD016016-1296 5 4.409171076 110 3.549382716 150 2050.3125 201.0741469 5000 10000 1296

Assembly rated voltage

5 VDC

Manufacturer specification

Configuration: ZWBMD016016-4; ZWBMD016016-6; ZWBMD016016-16; ZWBMD016016-24; ZWBMD016016-36; ZWBMD016016-64; ZWBMD016016-96; ZWBMD016016-144; ZWBMD016016-216; ZWBMD016016-256; ZWBMD016016-384; ZWBMD016016-576; ZWBMD016016-864; ZWBMD016016-1296; Typical motor-plus-gearbox application parameters, not a bare gearbox rating.

行星齿轮减速器-行星齿轮减速电机-16MM金属减速齿轮箱-深圳市兆威机电股份有限公司
型号 典型应用参数 齿轮箱额定容许力矩 齿轮箱瞬间容许力矩 减速比 减速箱长 L1 额定值 空载数据 负载数据 总长 L 电压 转速 电流 转速 电流 转矩 VDC rpm mA(MAX) rpm mA(MAX) gf.cm mN.m mm gf.cm gf.cm mm ZWBMD016016-4 5 1470.588235 85 1150 130 16 1.56912 38.4 5000 10000 4 11.5 ZWBMD016016-6 5 980.3921569 85 766.6666667 130 24 2.35368 5000 10000 6 ZWBMD016016-16 5 367.6470588 90 287.5 130 51.2 5.021184 41.7 5000 10000 16 14.8 ZWBMD016016-24 5 245.0980392 90 191.6666667 130 76.8 7.531776 5000 10000 24 ZWBMD016016-36 5 163.3986928 90 127.7777778 130 115.2 11.297664 5000 10000 36 ZWBMD016016-64 5 91.91176471 95 71.875 140 135 13.23945 45 5000 10000 64 18.1 ZWBMD016016-96 5 56.81818182 95 47.91666667 140 202.5 19.859175 5000 10000 96 ZWBMD016016-144 5 40.8496732 95 31.94444444 140 303.75 29.7887625 5000 10000 144 ZWBMD016016-216 5 27.23311547 95 21.2962963 140 455.625 44.68314375 5000 10000 216 ZWBMD016016-256 5 22.32142857 100 17.96875 150 524.288 51.41692416 48.3 5000 10000 256 21.4 ZWBMD016016-384 5 14.88095238 100 11.97916667 150 607.5 59.577525 5000 10000 384 ZWBMD016016-576 5 9.426847662 100 7.986111111 150 911.25 89.3662875 5000 10000 576 ZWBMD016016-864 5 6.613756614 110 5.324074074 150 1366.875 134.0494313 5000 10000 864 ZWBMD016016-1296 5 4.409171076 110 3.549382716 150 2050.3125 201.0741469 5000 10000 1296

Assembly reduction ratio

ZWBMD016016-4: 4; ZWBMD016016-6: 6; ZWBMD016016-16: 16; ZWBMD016016-24: 24; ZWBMD016016-36: 36; ZWBMD016016-64: 64; ZWBMD016016-96: 96; ZWBMD016016-144: 144; ZWBMD016016-216: 216; ZWBMD016016-256: 256; ZWBMD016016-384: 384; ZWBMD016016-576: 576; ZWBMD016016-864: 864; ZWBMD016016-1296: 1296

Manufacturer specification

Configuration: Values apply to the exact configurations named in the value.; Typical motor-plus-gearbox application parameters, not a bare gearbox rating.

行星齿轮减速器-行星齿轮减速电机-16MM金属减速齿轮箱-深圳市兆威机电股份有限公司
型号 典型应用参数 齿轮箱额定容许力矩 齿轮箱瞬间容许力矩 减速比 减速箱长 L1 额定值 空载数据 负载数据 总长 L 电压 转速 电流 转速 电流 转矩 VDC rpm mA(MAX) rpm mA(MAX) gf.cm mN.m mm gf.cm gf.cm mm ZWBMD016016-4 5 1470.588235 85 1150 130 16 1.56912 38.4 5000 10000 4 11.5 ZWBMD016016-6 5 980.3921569 85 766.6666667 130 24 2.35368 5000 10000 6 ZWBMD016016-16 5 367.6470588 90 287.5 130 51.2 5.021184 41.7 5000 10000 16 14.8 ZWBMD016016-24 5 245.0980392 90 191.6666667 130 76.8 7.531776 5000 10000 24 ZWBMD016016-36 5 163.3986928 90 127.7777778 130 115.2 11.297664 5000 10000 36 ZWBMD016016-64 5 91.91176471 95 71.875 140 135 13.23945 45 5000 10000 64 18.1 ZWBMD016016-96 5 56.81818182 95 47.91666667 140 202.5 19.859175 5000 10000 96 ZWBMD016016-144 5 40.8496732 95 31.94444444 140 303.75 29.7887625 5000 10000 144 ZWBMD016016-216 5 27.23311547 95 21.2962963 140 455.625 44.68314375 5000 10000 216 ZWBMD016016-256 5 22.32142857 100 17.96875 150 524.288 51.41692416 48.3 5000 10000 256 21.4 ZWBMD016016-384 5 14.88095238 100 11.97916667 150 607.5 59.577525 5000 10000 384 ZWBMD016016-576 5 9.426847662 100 7.986111111 150 911.25 89.3662875 5000 10000 576 ZWBMD016016-864 5 6.613756614 110 5.324074074 150 1366.875 134.0494313 5000 10000 864 ZWBMD016016-1296 5 4.409171076 110 3.549382716 150 2050.3125 201.0741469 5000 10000 1296

Assembly total length

ZWBMD016016-4: 38.4; ZWBMD016016-6: 38.4; ZWBMD016016-16: 41.7; ZWBMD016016-24: 41.7; ZWBMD016016-36: 41.7; ZWBMD016016-64: 45; ZWBMD016016-96: 45; ZWBMD016016-144: 45; ZWBMD016016-216: 45; ZWBMD016016-256: 48.3; ZWBMD016016-384: 48.3; ZWBMD016016-576: 48.3; ZWBMD016016-864: 48.3; ZWBMD016016-1296: 48.3 mm

Manufacturer specification

Configuration: Values apply to the exact configurations named in the value.; Typical motor-plus-gearbox application parameters, not a bare gearbox rating.

行星齿轮减速器-行星齿轮减速电机-16MM金属减速齿轮箱-深圳市兆威机电股份有限公司
型号 典型应用参数 齿轮箱额定容许力矩 齿轮箱瞬间容许力矩 减速比 减速箱长 L1 额定值 空载数据 负载数据 总长 L 电压 转速 电流 转速 电流 转矩 VDC rpm mA(MAX) rpm mA(MAX) gf.cm mN.m mm gf.cm gf.cm mm ZWBMD016016-4 5 1470.588235 85 1150 130 16 1.56912 38.4 5000 10000 4 11.5 ZWBMD016016-6 5 980.3921569 85 766.6666667 130 24 2.35368 5000 10000 6 ZWBMD016016-16 5 367.6470588 90 287.5 130 51.2 5.021184 41.7 5000 10000 16 14.8 ZWBMD016016-24 5 245.0980392 90 191.6666667 130 76.8 7.531776 5000 10000 24 ZWBMD016016-36 5 163.3986928 90 127.7777778 130 115.2 11.297664 5000 10000 36 ZWBMD016016-64 5 91.91176471 95 71.875 140 135 13.23945 45 5000 10000 64 18.1 ZWBMD016016-96 5 56.81818182 95 47.91666667 140 202.5 19.859175 5000 10000 96 ZWBMD016016-144 5 40.8496732 95 31.94444444 140 303.75 29.7887625 5000 10000 144 ZWBMD016016-216 5 27.23311547 95 21.2962963 140 455.625 44.68314375 5000 10000 216 ZWBMD016016-256 5 22.32142857 100 17.96875 150 524.288 51.41692416 48.3 5000 10000 256 21.4 ZWBMD016016-384 5 14.88095238 100 11.97916667 150 607.5 59.577525 5000 10000 384 ZWBMD016016-576 5 9.426847662 100 7.986111111 150 911.25 89.3662875 5000 10000 576 ZWBMD016016-864 5 6.613756614 110 5.324074074 150 1366.875 134.0494313 5000 10000 864 ZWBMD016016-1296 5 4.409171076 110 3.549382716 150 2050.3125 201.0741469 5000 10000 1296

Average no load backlash

3 °

Manufacturer specification

Configuration: ZWBMD016016, 1 stage(s); ZWBMD016016, 2 stage(s); ZWBMD016016, 3 stage(s); ZWBMD016016, 4 stage(s); Bare gearbox rating; motor-gearbox application examples are separate.

行星齿轮减速器-行星齿轮减速电机-16MM金属减速齿轮箱-深圳市兆威机电股份有限公司
空载平均空回(°) 3 3 3 3

Gearbox length

ZWBMD016016, 1 stage(s): 11.5; ZWBMD016016, 2 stage(s): 14.8; ZWBMD016016, 3 stage(s): 18.1; ZWBMD016016, 4 stage(s): 21.4 mm

Manufacturer specification

Configuration: Values apply to the exact configurations named in the value.; Bare gearbox rating; motor-gearbox application examples are separate.

行星齿轮减速器-行星齿轮减速电机-16MM金属减速齿轮箱-深圳市兆威机电股份有限公司
齿轮箱长度L1(mm) 11.5 14.8 18.1 21.4

Maximum axial dynamic load

5 N

Manufacturer specification

Configuration: ZWBMD016016, 1 stage(s); ZWBMD016016, 2 stage(s); ZWBMD016016, 3 stage(s); ZWBMD016016, 4 stage(s); Bare gearbox rating; motor-gearbox application examples are separate.

行星齿轮减速器-行星齿轮减速电机-16MM金属减速齿轮箱-深圳市兆威机电股份有限公司
最大轴向动态载荷(N) 5 5 5 5

Maximum continuous transmitted power

2 W

Manufacturer specification

Configuration: ZWBMD016016, 1 stage(s); ZWBMD016016, 2 stage(s); ZWBMD016016, 3 stage(s); ZWBMD016016, 4 stage(s); Bare gearbox rating; motor-gearbox application examples are separate.

行星齿轮减速器-行星齿轮减速电机-16MM金属减速齿轮箱-深圳市兆威机电股份有限公司
最大传连续输功率(W) 2 2 2 2

Maximum efficiency

ZWBMD016016, 1 stage(s): 85; ZWBMD016016, 2 stage(s): 75; ZWBMD016016, 3 stage(s): 65; ZWBMD016016, 4 stage(s): 55 %

Manufacturer specification

Configuration: Values apply to the exact configurations named in the value.; Bare gearbox rating; motor-gearbox application examples are separate.

行星齿轮减速器-行星齿轮减速电机-16MM金属减速齿轮箱-深圳市兆威机电股份有限公司
最大效率(%) 85 75 65 55

Maximum instantaneous torque

1 N·m

Manufacturer specification

Configuration: ZWBMD016016, 1 stage(s); ZWBMD016016, 2 stage(s); ZWBMD016016, 3 stage(s); ZWBMD016016, 4 stage(s); Bare gearbox rating; motor-gearbox application examples are separate.

行星齿轮减速器-行星齿轮减速电机-16MM金属减速齿轮箱-深圳市兆威机电股份有限公司
最大瞬时转矩(Nm) 1.0 1.0 1.0 1.0

Maximum instantaneous transmitted power

5 W

Manufacturer specification

Configuration: ZWBMD016016, 1 stage(s); ZWBMD016016, 2 stage(s); ZWBMD016016, 3 stage(s); ZWBMD016016, 4 stage(s); Bare gearbox rating; motor-gearbox application examples are separate.

行星齿轮减速器-行星齿轮减速电机-16MM金属减速齿轮箱-深圳市兆威机电股份有限公司
最大瞬时传输功率(W) 5 5 5 5

Maximum radial load

5 N

Manufacturer specification

Configuration: ZWBMD016016, 1 stage(s); ZWBMD016016, 2 stage(s); ZWBMD016016, 3 stage(s); ZWBMD016016, 4 stage(s); Bare gearbox rating; motor-gearbox application examples are separate. Radial load applied 4 mm from flange.

行星齿轮减速器-行星齿轮减速电机-16MM金属减速齿轮箱-深圳市兆威机电股份有限公司
最大径向载荷(离法兰4mm处)(N) 5 5 5 5

Rated permissible torque

0.5 N·m

Manufacturer specification

Configuration: ZWBMD016016, 1 stage(s); ZWBMD016016, 2 stage(s); ZWBMD016016, 3 stage(s); ZWBMD016016, 4 stage(s); Bare gearbox rating; motor-gearbox application examples are separate.

行星齿轮减速器-行星齿轮减速电机-16MM金属减速齿轮箱-深圳市兆威机电股份有限公司
额定容许力矩(Nm) 0.5 0.5 0.5 0.5

Reduction ratio

ZWBMD016016, 1 stage(s): 4, 6; ZWBMD016016, 2 stage(s): 16, 24, 36; ZWBMD016016, 3 stage(s): 64, 96, 144, 216; ZWBMD016016, 4 stage(s): 256, 384, 576, 864, 1296

Manufacturer specification

Configuration: Values apply to the exact configurations named in the value.; Bare gearbox rating; motor-gearbox application examples are separate.

行星齿轮减速器-行星齿轮减速电机-16MM金属减速齿轮箱-深圳市兆威机电股份有限公司
减速比 4、6 16、24、36 64、96、144、216 256、384、576、864、1296
