Product details

LNX-75300-GL

Sensors and machine vision

Mech-Mind Robotics

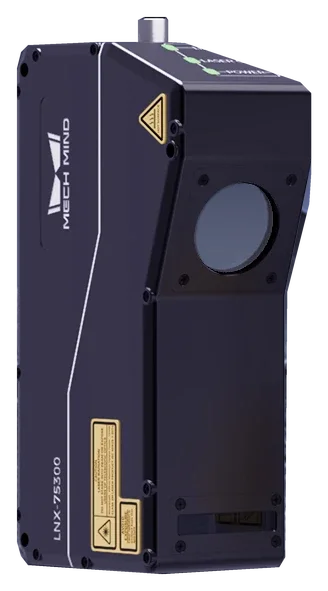

LNX-75300-GL

About this product

Industrial blue-laser 3D profiler sensor head for dimensional measurement and defect inspection. It captures line profiles for automated inline inspection; its exact working distance, field of view and scan rate are documented for this model.

Model
LNX-75300-GL
Category
Sensors and machine vision, Components
Product stage
Commercial

Specifications & evidence

Source-backed claims. Configuration, workload and evidence type matter when comparing products.

Cooling

Passive

Manufacturer specification

Configuration: LNX-75300-GL

LNX-7500 Series
Cooling Passive

Data points per profile

3200

Manufacturer specification

Configuration: LNX-75300-GL

LNX-7500 Series
Data points per profile 3200

Dimensions

195 × 61 × 109 mm

Manufacturer specification

Configuration: LNX-75300-GL

LNX-7500 Series
Dimensions 199 × 57 × 108 mm 195 × 61 × 109 mm

Ip rating 4

IP67

Manufacturer specification

Configuration: LNX-75300-GL

LNX-7500 Series
IP rating (4) IP67

Laser class

Class 2M

Manufacturer specification

Configuration: LNX-75300-GL

LNX-7500 Series
Laser class Class 2M

Lens inclination 2

19°

Manufacturer specification

Configuration: LNX-75300-GL

LNX-7500 Series
Lens inclination (2) 25° 19°

Light source

Blue laser (405 nm)

Manufacturer specification

Configuration: LNX-75300-GL

LNX-7500 Series
Light source Blue laser (405 nm)

Measurement range x axis far

422 mm

Manufacturer specification

Configuration: LNX-75300-GL

LNX-7500 Series
Far 167 mm 422 mm

Measurement range x axis near

219 mm

Manufacturer specification

Configuration: LNX-75300-GL

LNX-7500 Series
X-axis Near 123 mm 219 mm

Measurement range x axis rd

300 mm

Manufacturer specification

Configuration: LNX-75300-GL

LNX-7500 Series
RD 150 mm 300 mm

Measurement range z axis

295 mm

Manufacturer specification

Configuration: LNX-75300-GL

LNX-7500 Series
Measurement range Z-axis 135 mm 295 mm

Operating temperature 3

0–45 °C

Manufacturer specification

Configuration: LNX-75300-GL

LNX-7500 Series
Operating temperature (3) 0–45 °C

Rd

325 mm

Manufacturer specification

Configuration: LNX-75300-GL

LNX-7500 Series
RD 228 mm 325 mm

Scan rate 1

2-10 kHz

Manufacturer specification

Configuration: LNX-75300-GL

LNX-7500 Series
Scan rate (1) 2-10 kHz

Weight

1.4 kg

Manufacturer specification

Configuration: LNX-75300-GL

LNX-7500 Series
Weight 1.1 kg 1.4 kg

X axis resolution

132 μm

Manufacturer specification

Configuration: LNX-75300-GL

LNX-7500 Series
X-axis resolution 52 μm 132 μm

Z axis linearity

± 0.02% of F.S.

Manufacturer specification

Configuration: LNX-75300-GL

LNX-7500 Series
Z-axis linearity ± 0.02% of F.S.

Z axis repeatability

2 μm

Manufacturer specification

Configuration: LNX-75300-GL

LNX-7500 Series
Z-axis repeatability 1.5 μm 2 μm
